Die Kurbel soll runter, du ziehst und ruckelst, und das Ding sitzt fest wie angeschweißt. Genau hier scheitern die meisten zu Hause: Sie würgen einen Abzieher in eine Hollowtech-II-Kurbel, die gar keinen braucht, oder sie hebeln an einer Vierkant-Kurbel herum, die ohne Abzieher niemals runtergeht. Welches System du vor dir hast, entscheidet über das halbe Vorgehen. Mit dem richtigen Griff ist die Kurbel in zehn Minuten ab, und die 20 bis 40 Euro Werkstatt-Lohn sparst du dir komplett. Ich schraube als Zweiradmechaniker täglich an Bikes und zeige dir den Wechsel so, dass weder Kurbel noch Welle Schaden nehmen.
Inhalt
- Welche Kurbel hast du? Vierkant, Octalink, Hollowtech II
- Welches Werkzeug du je Bauart brauchst
- Vierkant- und Octalink-Kurbel abziehen
- Hollowtech-II-Kurbel abziehen (ohne Abzieher)
- Sonderfall selbstausziehende Kurbel
- Kurbel wieder einbauen
- Die häufigsten Fehler
- Häufige Fragen
Welche Kurbel hast du? Vierkant, Octalink, Hollowtech II
Schau dir die Mitte der Kurbel an, dort wo sie auf der Achse sitzt - daran entscheidet sich, ob du einen Abzieher brauchst. Die Vierkant-Kurbel (square taper) steckt auf einem konischen, vierkantigen Achsstummel und wird von einer zentralen Schraube gehalten - der Klassiker an City-, Trekking- und günstigen Rädern. Die Octalink-Variante sieht ähnlich aus, sitzt aber auf einer gezahnten Hohlwelle. Beide klemmen auf einem Konus und gehen nur mit einem Kurbelabzieher herunter. Beim Hollowtech II von Shimano hängt die dicke 24-mm-Hohlachse fest an der rechten Kurbel, die linke wird nur aufgesteckt und von zwei Klemmschrauben gehalten - hier brauchst du keinen Abzieher.
Unsicher? Eine große Schraube oder Abdeckkappe in der Kurbelmitte heißt fast immer Vierkant oder Octalink. Eine flache Plastikkappe plus zwei kleine Inbus-Schrauben an der Unterseite der linken Kurbel heißt Hollowtech II. Diese Unterscheidung kostet zwei Sekunden und erspart dir den teuersten Fehler - den falschen Abzieher in eine Hollowtech-Kurbel zu würgen.
Welches Werkzeug du je Bauart brauchst
Hier scheitert der zweite Heimversuch: am falschen Werkzeug. Mit einer Zange ruinierst du nur die Kurbel. Die Tabelle zeigt dir, was du wirklich brauchst.
| Bauart | Werkzeug zum Abziehen | Wann empfehlen wir das? |
|---|---|---|
| Vierkant (square taper) | Kurbelabzieher (z.B. Shimano TL-FC10) plus 8-mm-Inbus oder 14-/15-er Nuss für die Kurbelschraube | Für ältere City-, Trekking- und günstige Räder mit konischer Vierkant-Welle - ohne Abzieher kommst du nicht an die Kurbel. |
| Octalink | Derselbe Kurbelabzieher, aber mit breitem Adapterstopfen (z.B. TL-FC15), weil die Welle hohl ist | Für Shimano-Kurbeln mit gezahnter Hohlwelle - ohne Adapter rutscht der Dorn in die Achse, statt zu drücken. |
| Hollowtech II | Kappenwerkzeug (Shimano TL-FC16 oder TL-FC32) plus 5-mm-Inbus für die Klemmschrauben - kein Abzieher | Für die meisten modernen MTBs und Rennräder mit 2-teiliger Shimano-Kurbel - das gängigste System heute. |
Das passende Spezialwerkzeug findest du in der Kategorie Fahrradwerkzeug. Ehrlich gesagt lohnt es sich schon beim ersten Wechsel: Ein Abzieher oder Kappenwerkzeug kostet weniger als ein einziger Werkstattbesuch, und du hast es ein Bike-Leben lang.

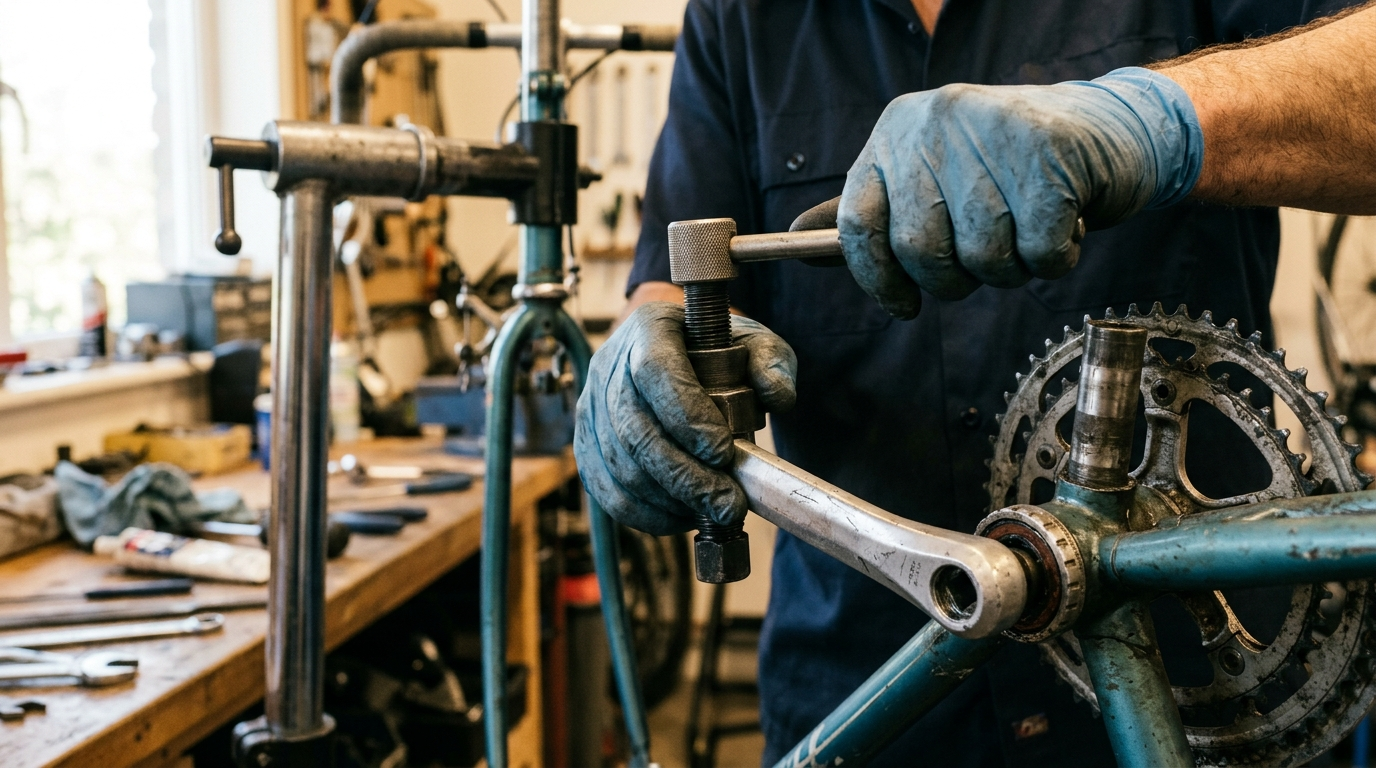

Vierkant- und Octalink-Kurbel abziehen
Beide klemmen auf einem Konus, deshalb brauchst du den Abzieher. In drei Schritten:
- Kurbelschraube ganz herausdrehen. Sitzt eine Abdeckkappe drüber, hebel sie vorsichtig heraus. Dann die zentrale Schraube (8-mm-Inbus oder 14-er Nuss) komplett herausdrehen - bleibt sie drin, kann der Abzieher nicht drücken.
- Abzieher ansetzen. Inneren Dorn ganz zurückdrehen, dann den Abzieher mit dem Außengewinde möglichst tief und gerade in die Kurbel schrauben. Bei Octalink vorher den breiten Adapterstopfen einsetzen, sonst rutscht der Dorn in die hohle Welle.
- Kurbel abdrücken. Inneren Dorn im Uhrzeigersinn drehen - er stützt sich auf der Welle ab und schiebt die Kurbel vom Konus. Nach deutlichem Widerstand sitzt sie los. Andere Seite genauso.
💡 Mein Werkstatt-Tipp: "Der teuerste Fehler bei Vierkant ist ein zu flach angesetztes Abzieher-Gewinde. Dann reißt es beim Drücken die ersten Gänge aus dem weichen Alu, und der Abzieher springt heraus. Ich drehe das Außengewinde so tief rein, wie es ohne Gewalt geht, und kontrolliere, dass es absolut gerade steht. Diesen ausgerissenen Gewindekrater sehe ich bei selbst gemachten Wechseln mehrmals im Monat."
Hollowtech-II-Kurbel abziehen (ohne Abzieher)
Hier die häufigste Verwechslung: Viele kaufen extra einen Abzieher und stellen fest, dass er gar nicht passt. Hollowtech II braucht keinen.
- Kappe lösen. Kappenwerkzeug (TL-FC16 oder TL-FC32) auf die schwarze Plastikkappe an der linken Kurbel setzen und gegen den Uhrzeigersinn herausdrehen. Sie stellt nur das Lagerspiel ein - nie mit Gewalt.
- Zwei Klemmschrauben öffnen. An der Unterseite der linken Kurbel sitzen zwei 5-mm-Inbus-Schrauben. Beide im Wechsel lösen, dann ganz heraus.
- Sicherungsnase hochklappen. Das kleine Blechplättchen hinter den Schrauben sichert die Kurbel gegen Abrutschen - mit dem Finger hochklappen.
- Kurbel abziehen. Die linke Kurbel zieht sich von Hand ab. Sitzt sie fest, leichte Schläge mit dem Handballen oder Gummihammer - nie mit Stahlhammer. Dann die Welle samt rechter Kurbel zur Antriebsseite herausschieben.

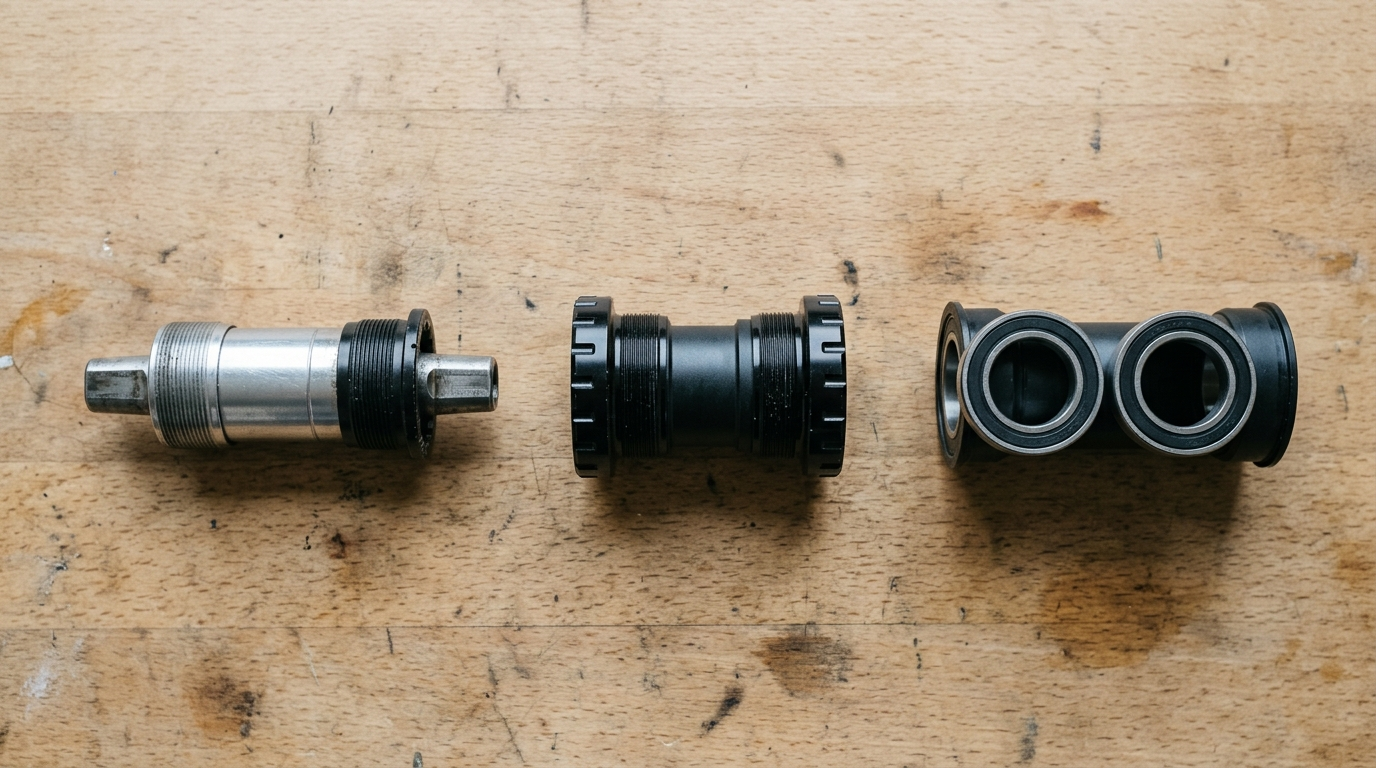

Wer beim Ausbau gleich das Innenlager prüfen oder tauschen will, findet die Schritte in meinem Ratgeber Tretlager und Innenlager wechseln - dort geht es um die Lagerschalen und die wichtige Gewinderichtung im Rahmen.
Sonderfall selbstausziehende Kurbel
Manche Vierkant- und Octalink-Kurbeln sind selbstausziehend (self-extracting): Um die Kurbelschraube sitzt ein fest eingeschraubter Ring. Drehst du die Schraube heraus, drückt sie sich gegen diesen Ring und schiebt die Kurbel automatisch vom Konus - du brauchst keinen separaten Abzieher. Der Stolperstein: Wer den Außenring versehentlich mit herausdreht, zerstört den Mechanismus und steht doch ohne Abdruckpunkt da. Schau vor dem Lösen also genau hin, ob deine Kurbel so einen umlaufenden Ring hat.
💡 Mein Werkstatt-Tipp: "Bei selbstausziehenden Kurbeln prüfe ich erst mit dem Fingernagel, ob der Außenring fest sitzt. Ist er locker, ziehe ich ihn handfest nach, bevor ich die innere Schraube löse - sonst dreht sich der ganze Ring mit und der Auszug greift nicht. Das ist der Punkt, an dem Leute mit halb gelockerter Kurbel und zerstörtem Ring zu mir kommen."
Kurbel wieder einbauen
Der Einbau ist der Ausbau rückwärts, mit zwei Punkten, die über Laufruhe und Lebensdauer entscheiden: Fett auf der Welle und sauberes Ausrichten.
- Welle reinigen und fetten. Vierkant- oder Octalink-Welle sauber wischen und einen dünnen Film Montagefett auftragen. Das verhindert das gefürchtete Knacken unter Last. Bei Hollowtech II Achse und Lager leicht fetten.
- Kurbel gerade aufsetzen. Die beiden Kurbeln müssen exakt um 180 Grad versetzt stehen, also genau gegenüber - sonst tritt es sich krumm.
- Mit Drehmoment festziehen. Die Vierkant-Kurbelschraube mit etwa 35 bis 45 Nm anziehen. Bei Hollowtech II zuerst die Vorspannkappe nur handfest (sie stellt das Lagerspiel ein), Sicherungsnase umlegen, dann die beiden Klemmschrauben im Wechsel mit 12 bis 14 Nm.
- Probelauf. Kurbel von Hand drehen - leicht und ohne seitliches Spiel. Dann kurze Runde unter Last: kein Knacken, kein Wackeln.
Für den Zusammenbau mit neuem Innenlager brauchst du die passenden Lagerschalen. Wie das Kettenblatt an deiner Kurbel mit dem Antrieb zusammenspielt, erkläre ich im Beitrag Kettenblatt - das Rädchen im Getriebe deines Bikes.
Die häufigsten Fehler (und wie du sie vermeidest)
Der absolute Klassiker ist die Verwechslung der Systeme: einen Abzieher in eine Hollowtech-II-Kurbel zwingen, die gar keine Aufnahme hat - oder umgekehrt an einer Vierkant-Kurbel ohne Abzieher hebeln. Genauso teuer ist die nicht ganz herausgedrehte Kurbelschraube bei Vierkant: Steht sie noch im Gewinde, blockiert sie den Abzieher und das Alu-Gewinde reißt aus. Der dritte Fehler ist das Weglassen vom Fett - trockene Vierkant-Wellen sind die häufigste Ursache für Knacken unter Last.
Marketing sagt gern, mit einem teuren Universal-Set sei jede Kurbel in Minuten ab. In der Werkstatt sehe ich das anders: Entscheidend ist nicht der Preis des Werkzeugs, sondern dass du das richtige System erkennst und den Abzieher gerade und tief ansetzt. Ein sauber angesetzter Standard-Abzieher für ein paar Euro schlägt jedes teure Set, das schief sitzt.
Häufige Fragen
Brauche ich für eine Hollowtech-II-Kurbel einen Abzieher?
Nein. Bei Shimano Hollowtech II hängt die Welle fest an der rechten Kurbel, die linke wird nur aufgesteckt und von zwei Klemmschrauben gehalten. Du löst die Vorspannkappe mit dem Kappenwerkzeug (TL-FC16 oder TL-FC32), öffnest die beiden 5-mm-Klemmschrauben und ziehst die Kurbel von Hand ab. Einen Kurbelabzieher brauchst du nur bei Vierkant- und Octalink-Kurbeln.
Wie ziehe ich eine festsitzende Vierkant-Kurbel ab?
Zuerst die zentrale Kurbelschraube komplett herausdrehen, sonst blockiert sie den Abzieher. Dann den Kurbelabzieher mit dem Außengewinde möglichst tief und gerade in die Kurbel schrauben und den inneren Dorn im Uhrzeigersinn anziehen. Er stützt sich auf der Welle ab und drückt die Kurbel vom Konus. Sitzt der Abzieher zu flach, reißt das Alu-Gewinde aus - also unbedingt tief ansetzen.
Mit wie viel Drehmoment ziehe ich die Kurbel fest?
Eine Vierkant-Kurbelschraube ziehst du je nach Hersteller mit etwa 35 bis 45 Nm an. Bei Hollowtech II ziehst du die Vorspannkappe nur handfest an, weil sie nur das Lagerspiel einstellt, und die beiden Klemmschrauben an der linken Kurbel mit rund 12 bis 14 Nm. Im Zweifel gilt immer die Angabe des Herstellers.
Was ist eine selbstausziehende Kurbel?
Bei einer selbstausziehenden Kurbel (self-extracting) sitzt um die Kurbelschraube ein fest eingeschraubter Ring. Beim Herausdrehen drückt sich die Schraube gegen diesen Ring und schiebt die Kurbel automatisch vom Konus - du brauchst keinen separaten Abzieher. Wichtig ist, dass der Außenring fest sitzt und nicht versehentlich mit herausgedreht wird, sonst greift der Mechanismus nicht mehr.
Warum knackt die Kurbel nach dem Wechsel?
In den meisten Fällen ist die Welle trocken oder die Kurbel nicht fest genug angezogen. Bei Vierkant gehört ein dünner Fettfilm auf den Konus, sonst knackt es unter Last. Prüfe außerdem, ob die Kurbelschraube mit korrektem Drehmoment sitzt und beide Kurbeln exakt 180 Grad versetzt stehen. Erst danach lohnt es sich, an Lager oder Kettenblatt zu denken.
