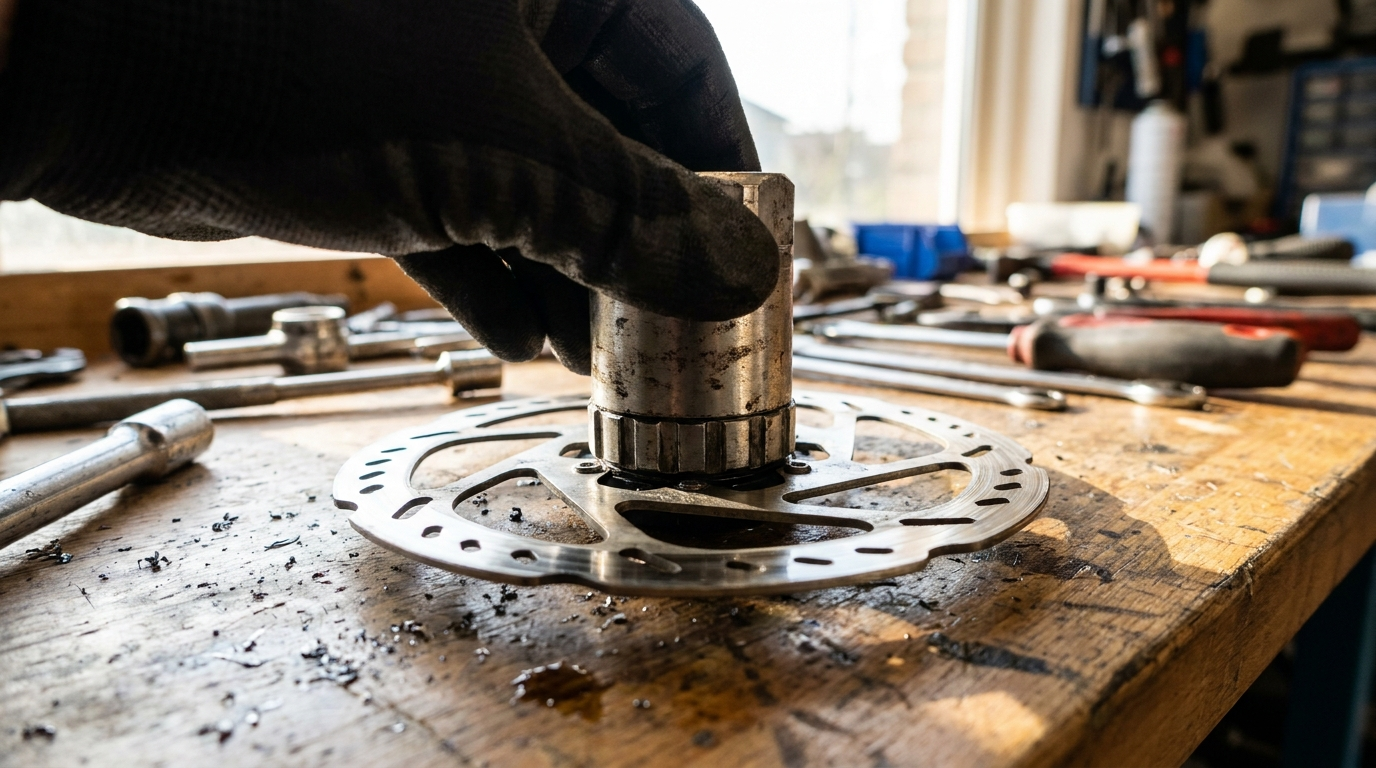

Schnelle Antwort: Für Shimano Centerlock-Bremsscheiben brauchst du genau ein Werkzeug, einen Centerlock-Schlüssel. Bei aussenverzahnten Naben einen Kassetten-Abzieher TL-LR15 (oder TL-LR10 als Vorgänger), bei innenverzahnten Naben einen 20-mm-Innensechskant. Plus einen Drehmomentschlüssel für den Anzug auf 30 bis 50 Nm. Ich, Christian Reindl, zeige dir, welches Werkzeug du brauchst, wann TL-LR15 statt TL-LR10 sinnvoll ist und wie du Lockringe vermurkst. Passende Bremsscheiben wie die Shimano XT SM-RT86 180 mm liegen in der Shimano Bremsscheiben Collection.
Centerlock kurz erklärt
Centerlock ist Shimanos Befestigungsstandard für Bremsscheiben. Statt sechs Schrauben hält ein einziger Lockring die Scheibe auf der Nabe. Vorteile: schneller Wechsel, präzisere Zentrierung, kein Über-Kreuz-Anziehen. Nachteil: du brauchst das passende Werkzeug, sonst geht gar nichts.
Centerlock-Werkzeug im Überblick
| Naben-Aufnahme | Passendes Werkzeug | Erkennen |
|---|---|---|
| aussenverzahnt | Kassetten-Abzieher TL-LR15 oder TL-LR10 | Lockring hat Verzahnung außen |
| innenverzahnt (Steckachse) | 20-mm-Innensechskant | Lockring hat 20-mm-Sechskant innen |
| SRAM Centerlock | derselbe Shimano-TL-LR15 | Standard-kompatibel |
TL-LR15 oder TL-LR10?
TL-LR15 hat einen integrierten Führungsstift, der durch die Steckachsen-Bohrung gesteckt wird. Das Werkzeug hält sich selbst in Position, du brauchst keine dritte Hand. TL-LR10 ist der Vorgänger ohne Führung, funktioniert aber genauso. Wenn du sowieso neu kaufst, nimm den TL-LR15. Beide ziehen Lockringe und Kassetten-Verschlussringe an, du sparst dir ein zweites Werkzeug für die Kassette.
So nutzt du den Centerlock-Schlüssel
- Rad ausbauen, Steckachse oder Schnellspanner heraus.
- Bei aussenverzahnten Naben den TL-LR15 mit Führungsstift durch die Achsbohrung schieben, Werkzeug auf den Lockring aufsetzen. Bei innenverzahnten Naben den 20-mm-Innensechskant in den Lockring einsetzen.
- Mit Drehmomentschlüssel oder Knebel gegen den Uhrzeigersinn lösen.
- Alte Scheibe abnehmen, neue Scheibe in Drehrichtung aufsetzen (Pfeil zeigt in Fahrtrichtung).
- Lockring von Hand ansetzen, Werkzeug aufstecken.
- Mit Drehmoment 30 bis 50 Nm anziehen, Wert nach Shimano-Datenblatt.
- Rad einbauen, Scheibe auf Höhenschlag prüfen, Bremse einbremsen.
Sicherheits-Hinweis: Reibflächen am Lockring und an der Nabe müssen fettfrei sein. Mit Bremsenreiniger entfetten, sonst kann sich der Ring durch Vibrationen lösen. Wenn der Lockring rund ist oder die Verzahnung beschädigt, gehört das Teil raus, nicht weiter ziehen.
Häufige Fehler
- Falscher Werkzeug-Typ aussen statt innenverzahnt, Verzahnung wird beschädigt.
- Anzug ohne Drehmomentschlüssel, Lockring ist zu locker oder zu fest.
- Fett auf der Reibfläche, der Ring lockert sich nach wenigen Fahrten.
- Centerlock-Werkzeug aus Plastik oder Billigstahl, das Werkzeug rundet beim ersten festsitzenden Lockring.
Werkzeug findest du in der Fahrradwerkzeug-Collection. Passende Bremsscheiben in der Shimano Bremsscheiben Collection, zum Beispiel die Shimano XT SM-RT86 180 mm. Schritt-Anleitung zur Bremsscheiben-Montage: Centerlock Bremsscheibe wechseln. Verschleiß messen mit der Bremsscheiben-Verschleißgrenze. Übersicht im großen Ratgeber zu Fahrradbremsen.
Häufige Fragen
Welches Centerlock-Werkzeug brauche ich für meine Nabe?
Bei aussenverzahnten Naben einen Kassetten-Abzieher Shimano TL-LR15 oder TL-LR10. Bei innenverzahnten Naben einen 20-mm-Innensechskant. Der Werkzeug-Typ steht meist im Naben-Datenblatt oder lässt sich am Lockring erkennen.
Mit welchem Drehmoment ziehe ich den Lockring an?
Shimano gibt 30 bis 50 Nm vor. Den Drehmomentschlüssel passend einstellen, Lockring sauber ansetzen, kein Fett auf der Reibfläche. Mehr in der Centerlock-Bremsscheiben-Anleitung.
TL-LR15 oder TL-LR10, was ist der Unterschied?
TL-LR15 hat einen integrierten Führungsstift für Steckachsen, TL-LR10 ist die ältere Variante ohne Führung. Beide haben dieselbe Verzahnung und passen auf alle aussenverzahnten Centerlock-Naben.
Brauche ich das Werkzeug auch für SRAM Centerlock?
Ja, SRAM nutzt denselben Industrie-Standard. Der Shimano-TL-LR15 passt auf SRAM-Centerlock-Lockringe genauso.
Was kostet ein Centerlock-Werkzeug?
Original-Shimano TL-LR15 etwa 15 Euro, Park-Tool oder Birzman-Pendant ähnlich. Eine einmalige Investition, die jahrelang hält. Werkzeug bei Fahrradwerkzeug.
Wie reinige ich die Auflagefläche vor dem Wechsel?
Mit Bremsenreiniger oder Isopropanol entfetten und ein fusselfreies Tuch nutzen. Kein Fett oder Öl auf Lockring oder Reibfläche, sonst lockert sich der Ring durch Vibrationen.
