Shimano TL-PD40 Pedalachsenwerkzeug für SPD, SPD-SL und Click'R
Versandkosten nur 3,90€
Bald wieder für dich verfügbar

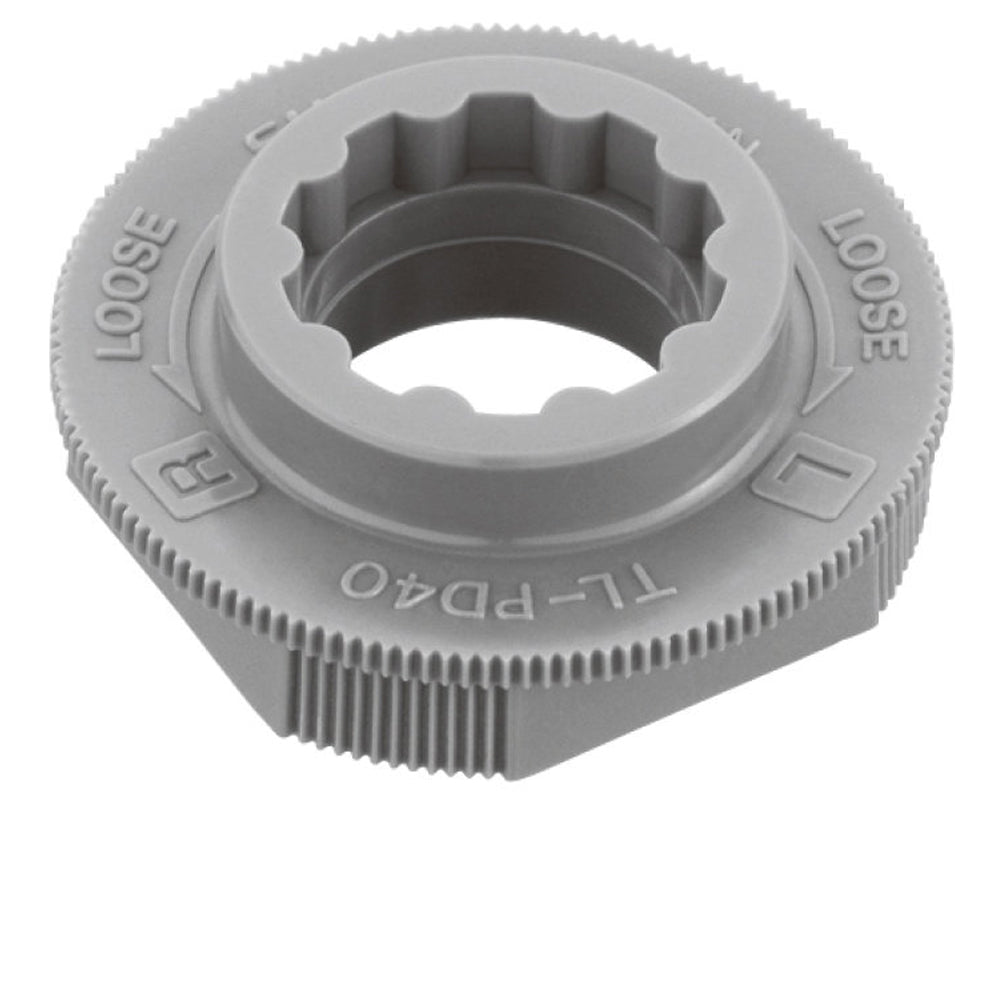

Der Shimano TL-PD40 Pedalachsenschlüssel ist das kleine Kunststoffwerkzeug, mit dem du bei vielen Shimano SPD-, SPD-SL- und Click'R-Pedalen die komplette Achseinheit aus dem Pedalkörper drehst. Das brauchst du, wenn ein Pedal Spiel hat, rau läuft oder frisches Fett braucht. Mal ehrlich, du fährst seit Jahren dieselben PD-M520 und wunderst dich, dass das Pedal knackt und wackelt? In meiner Werkstatt ist das oft nur eine trockene oder lockere Achseinheit, die sich in zehn Minuten wieder richten lässt. Wichtig vorweg: Der TL-PD40 ist kein Pedalschlüssel zum Montieren des Pedals an der Kurbel, sondern greift in die 10-Zahn-Verschlusshülse der Pedalachse.
Die wichtigsten Vorteile auf einen Blick
- Original Shimano Werkzeug, laut Shimano zur Montage und Demontage der Pedalachse mit 10-Zahn-Verschlusshülse
- Sehr viele Pedale abgedeckt, von PD-M520 und PD-M530 über PD-R540 und PD-R550 bis PD-T420 und PD-EH500
- Schont die Kunststoffhülse, das Profil greift alle Zähne statt sie mit der Zange zu zerquetschen
- Mit großem Maulschlüssel drehbar, laut Händlerangabe passt ein 36-mm-Maulschlüssel
- Klein und leicht, gehört in jede Werkzeugkiste neben den Pedalschlüssel
WICHTIG: Kein Pedalschlüssel und nicht für jedes Shimano-Pedal
Mit dem TL-PD40 schraubst du nicht das Pedal von der Kurbel, dafür brauchst du einen 15-mm-Pedalschlüssel oder einen Innensechskant. Außerdem haben nicht alle Shimano-Pedale die 10-Zahn-Verschlusshülse. Laut Shimano-Händlerhandbuch werden bei PD-M9000, PD-M9020, PD-M8000, PD-M8020, PD-M990, PD-M995, bei PD-9000, PD-6800, PD-5800 und beim PD-T700 Schraubenschlüssel mit 17 mm (beim PD-9000 zusätzlich 20 mm) verwendet, dort hilft dir der TL-PD40 nicht. Steht dein Pedal nicht in der Liste unten, schau vorher in die Shimano-Anleitung deines Modells.
Für welche Pedale ist der TL-PD40 ideal?
| Einsatz | Wertung |
|---|---|
| SPD-Pedale PD-M520, PD-M530, PD-M424, PD-M8040, PD-M828 | ideal |
| SPD-SL-Pedale PD-R540, PD-R550, PD-R540-LA | ideal |
| Click'R und Trekking PD-T400, PD-T420, PD-T421, PD-MT50 | ideal |
| PD-M8000, PD-M9000, PD-6800 | nein, 17-mm-Schlüssel |
Kompatibilität im Detail
| Pedalgruppe | Modelle laut Händlerangabe |
|---|---|
| MTB / SPD | PD-M424, PD-M434, PD-M515, PD-M520, PD-M530, PD-M536, PD-M545, PD-M646, PD-M747, PD-M820, PD-M821, PD-M828, PD-M858, PD-M8040, PD-M8140, PD-MX30 |
| Rennrad und Touring | PD-A515, PD-A520, PD-A525, PD-A530, PD-R535, PD-R540, PD-R540-LA, PD-R550, PD-R600, PD-R670, PD-RS500, PD-ED500 |
| Ältere Rennradgruppen | PD-5500, PD-5600, PD-5610, PD-5700, PD-6500, PD-6600, PD-6601, PD-6610, PD-6620, PD-6700, PD-7410 |
| Click'R und Sonstige | PD-T400, PD-T420, PD-T421, PD-MT50, PD-EH500 |
Nicht kompatibel: PD-M9000, PD-M9020, PD-M8000, PD-M8020, PD-M990, PD-M995, PD-9000, PD-6800, PD-5800 und PD-T700 (laut Shimano 17-mm-Schlüssel), Pedale anderer Hersteller, Montage des Pedals an der Kurbel.
Technische Details
| Eigenschaft | Wert |
|---|---|
| Marke | Shimano |
| Modell | TL-PD40 |
| Funktion | Aus- und Einbau der Pedalachse mit 10-Zahn-Verschlusshülse |
| Material | Kunststoff (Composite) |
| Antrieb | Maulschlüssel 36 mm (laut Händlerangabe) |
| Farbe | grau |
| EAN | 4524667182504 |
| Hersteller-Artikelnr. | Y42A09000 |
Mein Anwendungs-Tipp
Pedal an der Kurbel lassen, dann hast du einen festen Halt. TL-PD40 auf die Verschlusshülse stecken und mit dem Schlüssel drehen. Achtung Gewinderichtung: Laut Shimano hat die Verschlusshülse am rechten Pedal Linksgewinde und am linken Pedal Rechtsgewinde. Die Achse samt Hülse herausziehen, Lager reinigen und mit frischem Fett wieder einbauen. Für PD-M8040 und PD-M828 nennt Shimano 10 bis 12 N·m für die Verschlusshülse, für andere Modelle gilt die jeweilige Shimano-Anleitung. Kontermutter und Lagerkonus nur anfassen, wenn du wirklich Lagerspiel einstellen willst.
Passendes Zubehör
- Ratgeber Pedale abschrauben, so löst du das Pedal von der Kurbel
- Ratgeber Fahrradpedale lösen, Schritt für Schritt
- Ratgeber Knackgeräusche, wenn das Pedal die Ursache ist
Häufige Fragen zum TL-PD40
Kann ich mit dem TL-PD40 das Pedal von der Kurbel schrauben?
Nein. Der TL-PD40 greift nur die Verschlusshülse der Pedalachse. Zum Abschrauben des Pedals brauchst du einen Pedalschlüssel oder Innensechskant.
Passt der TL-PD40 an meine PD-M520?
Ja. Die PD-M520 hat die 10-Zahn-Verschlusshülse und steht in der Kompatibilitätsliste.
In welche Richtung drehe ich die Achse heraus?
Laut Shimano hat die Verschlusshülse am rechten Pedal Linksgewinde und am linken Pedal Rechtsgewinde. Rechts löst du also im Uhrzeigersinn.
Warum funktioniert der TL-PD40 nicht an meinen XT PD-M8000?
Bei PD-M8000, PD-M8020 und den XTR-Pedalen PD-M9000 und PD-M9020 wird die Achse laut Shimano mit einem 17-mm-Schlüssel gelöst, nicht mit dem TL-PD40.
Lieferumfang
- 1 Shimano TL-PD40 Pedalachsenschlüssel
- DHL-Paket aus Vohenstrauß, inkl. Sendungsverfolgung
